Skoda Kodiaq: 12-Volt-Fahrzeugbatterie und Sicherungen. Sicherungen

Die Sicherungen im Skoda Kodiaq (2017-2023) sind das unsichtbare Rückgrat der elektrischen Systeme. Sie schützen wichtige Komponenten wie Infotainment, Klimaanlage oder Assistenzsysteme vor Überlastung und Kurzschluss. Ein durchgebranntes Bauteil kann schnell zu Ausfällen führen, weshalb das Wissen über den Sicherungskasten und die richtige Vorgehensweise beim Austausch unverzichtbar ist. Für Fahrer des Skoda Kodiaq I Gen bedeutet dies, dass ein schneller Zugriff auf die Sicherungen im Motorraum oder im Innenraum jederzeit gewährleistet sein sollte. Dieser Artikel gibt einen Überblick über die Funktion der Sicherungen, erklärt die wichtigsten Positionen und zeigt, wie man im Ernstfall sicher und effizient reagieren kann.

Was soll beachtet werden

HINWEIS

Brandgefahr und Gefahr einer Beschädigung der elektrischen Anlage!

• Die Sicherungen nicht reparieren und diese auch nicht durch stärkere Sicherungen ersetzen.
• Die defekte Sicherung durch eine neue Sicherung mit gleicher Amperezahl ersetzen.
• Wir empfehlen, Ersatzsicherungen aus dem ŠKODA Original Zubehör zu verwenden. Bei diesen ist eine zuverlässige und gefahrlose Absicherung der elektrischen Anlage des Fahrzeugs garantiert.
• Wenn eine neu eingesetzte Sicherung wieder durchbrennt, die Hilfe eines Fachbetriebs in Anspruch nehmen.

Zu einer Sicherung können mehrere Verbraucher gehören. Zu einem Verbraucher können mehrere Sicherungen gehören.

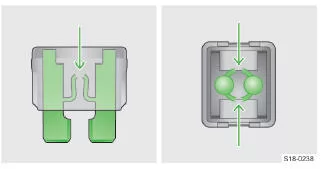

Funktionsweise

Sicherungen schützen die Fahrzeugsysteme vor Schäden durch übermäßigen Strom. Beim Überschreiten der jeweiligen Stromstärke brennt die Sicherung durch.

Durchgebrannte Sicherung

Bedingungen für den Sicherungswechsel

• Zündschlüssel abgezogen (Fahrzeug ohne Starterknopf)
• Zündung ausgeschaltet und Fahrertür geöffnet (Fahrzeug mit Starterknopf)
• Alle Verbraucher ausgeschaltet

Sicherung wechseln

• Die Sicherung mit derKlammer wechseln, diesich an der Innenseiteder Abdeckung des SicherungskastensimMotorraum befindet.
• Das passende Ende derKlammer entsprechendden Sicherungsabmessungenverwenden.

Sicherungen in der Schalttafel

Übersicht

Zugang zu den Sicherungen - Linkslenker

• Das Ablagefach auf der Fahrerseite öffnen.
• Die Taste drücken und das Fach aufklappen.
• Die Sicherung wechseln.
• Das Ablagefach schließen.

Zugang zu den Sicherungen - Rechtslenker

• Das Ablagefach auf der Beifahrerseite öffnen.
• Die Bremsstange des Ablagefachs lösen.
• Die Rastnasen drücken, das Ablagefach klappt herunter.
• Die Sicherung wechseln.
• Die Bremsstange einsetzen und verriegeln.
• Das Ablagefach schließen.

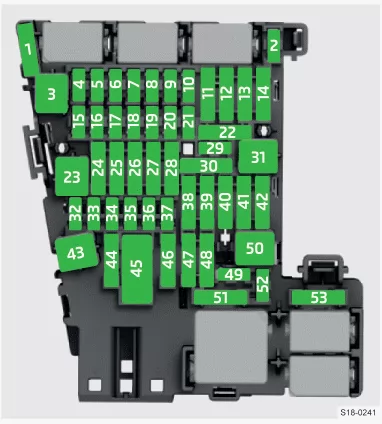

Sicherungen Übersicht

1. SCR (AdBlue)
2. Lenkradheizung
3. Nicht belegt
4. Alarmanlage
5. Datenbus
6. Automatisches Getriebe
7. Klimaanlage, Empfänger der Standheizung, Front- und Heckscheibenbeheizung, Reifenkontrollanzeige
8. Lichtschalter, Regensensor, Parkbremse, Ambientebeleuchtung, Sensor der Alarmanlage, Frontscheinwerfer
9. Bedienungshebel unter dem Lenkrad
10. Infotainmentbildschirm
11. Licht - linke Seite
12. Infotainment
13. Gurtstraffer - linke Seite
14. Gebläselüfter für Klimaanlage, Heizung
15. Elektrische Lenkungsverriegelung
16. USB-Anschlüsse, Diagnoseanschluss, Phonebox
17. Kombi-Instrument, Notruf
18. Rückfahrkamera, Area View
19. KESSY (schlüsselloses Schließ- und Startsystem)
20. SCR (AdBlue), Unterdruckpumpe für Bremsanlage
21. Allradantrieb
22. Anhängevorrichtung
23. Panorama-Schiebe-/Ausstelldach
24. Licht - rechte Seite
25. Zentralverriegelung (Vorder- und Hintertür links), Fensterheber (links), Außenspiegel links (Heizung, Anklappfunktion, Einstellung der Spiegelfläche)
26. Beheizung der Vordersitze
27. Innenbeleuchtung
28. Anhängevorrichtung
29. USB-Ladefunktion - hinten und am Innenspiegel
30. Stoßdämpfereinstellung
31. Öffnen der Gepäckraumklappe
32. Einparkhilfe, Parklenkassistent, "Totwinkel"- Erkennung
33. Airbags
34. Klimaanlage, Rückfahrlichtschalter, Innenspiegel mit automatischer Verdunkelung, Sitzheizung, Parkbremse, Lichtschalter, Leiste mit Schaltern
35. Diagnoseanschluss, Kamera, Radarsensor
36. LED-Scheinwerfer - rechts
37. LED-Scheinwerfer - links
38. Anhängevorrichtung
39. Zentralverriegelung (Vorder- und Hintertür rechts), Fensterheber (rechts), Außenspiegel rechts (Heizung, Anklappfunktion, Einstellung der Spiegelfläche)
40. 12-Volt-Steckdosen
41. Gurtstraffer - rechte Seite
42. Gepäckraumklappenverriegelung, Scheinwerferreinigungsanlage, Frontund Heckscheibenwaschanlage
43. Musikverstärker
44. Anhängevorrichtung
45. Elektrische Bedienung des Fahrersitzes
46. 230-Volt-Steckdose
47. Heckscheibenwischer
48. Sportsoundgenerator
49. Motorstart, Kupplungspedalschalter
50. Nicht belegt
51. Sitzheizung hinten
52. Sitzbelüftung vorn
53. Heckscheibenbeheizung

Sicherungen im Motorraum

Übersicht

Zugang zu den Sicherungen

• Die Verriegelungstasten der Abdeckung des Sicherungskastens gleichzeitig drücken und die Abdeckung abnehmen.
• Die Sicherung wechseln.
• Die Abdeckung ansetzen und einrasten.

HINWEIS

Gefahr eines Wassereintritts in den Sicherungskasten!

• Die Abdeckung richtig ansetzen und sicher einrasten.

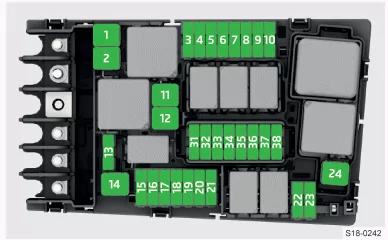

Sicherungen Übersicht

1. Assistenzsystem ESC, Parkbremse
2. Assistenzsystem ESC
3. Motorsteuerungssystem
4. Kühlerlüfter, Kraftstoffdruckregler, elektrische Zusatzheizung, Vorglühanlage, Luftmassenmesser, Bremsanlage, Ölstands- und Öltemperaturgeber, Zündung, Motorkomponenten
5. Motorkomponenten
6. Bremssensor
7. Kühlmittelpumpe, Abgasklappe, Beheizung der Kurbelgehäuseentlüftung, Kühlerjalousien, Motorkomponenten
8. Lambdasonde, NOx-Sensor und Partikelsensor
9. Kühlmittelpumpe, Zündung, Motorkomponenten
10. Kraftstoffpumpe
11. Elektrische Zusatzheizung, Frontscheibenbeheizung
12. Elektrische Zusatzheizung
13. Ölpumpe für automatisches Getriebe
14. Nicht belegt
15. Hupe
16. Zündung
17. Assistenzsystem ESC, Motorsteuerungssystem, Spule des Hauptrelais
18. Datenbus, 12-Volt-Batteriedatenmodul
19. Frontscheibenwischer (nur einige Fahrzeuge)
20. Nicht belegt
21. Automatisches Getriebe (nur einige Fahrzeuge)
22. Motorsteuerungssystem
23. Anlasser
24. Elektrische Zusatzheizung

31. Nicht belegt
32. Nicht belegt
33. Automatisches Getriebe (nur einige Fahrzeuge)
34. Nicht belegt
35. Frontscheibenwischer (nur einige Fahrzeuge)
36. Nicht belegt
37. Standheizung
38. Nicht belegt

Die Sicherungen im Skoda Kodiaq (2017-2023) übernehmen eine zentrale Rolle beim Schutz der elektrischen Systeme. Sie verhindern Schäden durch Überlastung und sorgen dafür, dass einzelne Verbraucher im Ernstfall gezielt abgeschaltet werden. Ein korrekt durchgeführter Sicherungswechsel ist daher entscheidend für die Betriebssicherheit des Fahrzeugs.

Besonders bei modernen SUVs wie dem Skoda Kodiaq I Gen (2017-2023) mit umfangreicher Elektronik ist es wichtig, ausschließlich Sicherungen mit der vorgeschriebenen Amperezahl zu verwenden. So bleibt die Funktionalität der Systeme gewährleistet und Folgeschäden werden vermieden.

Häufig gestellte Fragen

Wie erkenne ich eine defekte Sicherung im Skoda Kodiaq?
Eine defekte Sicherung ist an einem durchgebrannten Draht im Inneren erkennbar. Zusätzlich kann ein Ausfall bestimmter Verbraucher auf eine defekte Sicherung hinweisen.

Darf ich stärkere Sicherungen einsetzen, um Ausfälle zu vermeiden?
Nein, es dürfen ausschließlich Sicherungen mit der vorgeschriebenen Amperezahl verwendet werden. Stärkere Sicherungen können die Elektronik beschädigen und stellen ein Sicherheitsrisiko dar.
