Beim BMW X3 II Gen (2010-2017) ist die Beleuchtung ein zentrales Sicherheitsmerkmal, das regelmäßig überprüft und bei Bedarf erneuert werden sollte. Ob Halogen-, Xenon- oder LED-Technik – jede Variante erfordert unterschiedliche Vorgehensweisen beim Lampenwechsel. Gerade bei Nachtfahrten oder schlechten Wetterbedingungen ist eine funktionierende Lichtanlage unverzichtbar. Dieses Kapitel zeigt praxisnah, wie sich Front- und Heckleuchten beim BMW X3 F25 austauschen lassen und welche Besonderheiten bei Nebelscheinwerfern oder Blinkern zu beachten sind. So bleibt der SUV nicht nur optisch markant, sondern erfüllt auch höchste Sicherheitsstandards im Straßenverkehr.

Hinweise

Lampen und Leuchten

Lampen und Leuchten tragen wesentlich zur Fahrsicherheit bei.

Der Hersteller des Fahrzeugs empfiehlt, entsprechende Arbeiten vom Service durchführen zu lassen, wenn diese nicht vertraut oder hier nicht beschrieben sind.

Eine Ersatzlampenbox ist beim Service erhältlich.

Verbrennungsgefahr

Lampen nur im abgekühlten Zustand wechseln, sonst kann es zu Verbrennungen kommen.

Arbeiten an der Lichtanlage

Bei allen Arbeiten an der Lichtanlage die betreffenden Leuchten ausschalten, sonst kann es zu Kurzschlüssen kommen.

Die ggf. beigefügten Hinweise des Lampenherstellers beachten, sonst können Verletzungen und Beschädigungen beim Lampenwechsel entstehen.

Keine Arbeiten/Lampenwechsel am Xenon- Licht durchführen

Arbeiten an der Xenon-Lichtanlage einschließlich des Lampenwechsels nur vom Service durchführen lassen. Sonst besteht aufgrund der Hochspannung bei unsachgemäß ausgeführten Arbeiten Lebensgefahr.

Lampen nicht anfassen

Glaskolben neuer Lampen nicht mit bloßen Händen anfassen, sonst brennen sich selbst geringe Verunreinigungen ein und die Lebensdauer der Lampe verringert sich.

Sauberes Tuch, Papierserviette o. Ä. benutzen oder die Lampe am Sockel anfassen.

Leuchtdioden LEDs

Einige Ausstattungen besitzen hinter einer Abdeckung Leuchtdioden als Lichtquelle.

Diese sind mit herkömmlichen Lasern verwandt und werden als Licht emittierende Diode Klasse 1 bezeichnet.

Abdeckungen nicht entfernen

Abdeckungen nicht entfernen und nicht über mehrere Stunden direkt in den ungefilterten Strahl hineinsehen, sonst kann es zur Reizung der Netzhaut des Auges kommen.

Scheinwerfergläser

Bei kühlem oder feuchtem Wetter können die Außenleuchten innen beschlagen. Bei Fahrten mit eingeschaltetem Licht verschwindet der Beschlag nach kurzer Zeit. Die Scheinwerfergläser müssen nicht gewechselt werden.

Tauen die Scheinwerfer trotz Fahrten mit eingeschaltetem Licht nicht ab und bildet sich zunehmend Feuchtigkeit, z. B. Wassertropfen in der Leuchte, diese vom Service prüfen lassen.

Scheinwerfereinstellung

Durch den Wechsel von Lampen und Leuchten können die Einstellungen der Scheinwerfer beeinflusst werden. Deshalb nach einem Wechsel die Scheinwerfereinstellung durch den Service prüfen und ggf. korrigieren lassen.

Frontleuchten, Lampenwechsel

Halogen-Scheinwerfer

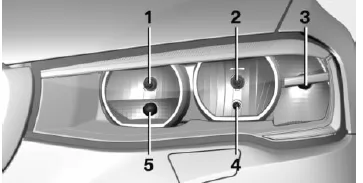

Überblick

1. Fernlicht/Lichthupe
2. Abblendlicht
3. Blinker
4. Standlicht
5. Tagfahrlicht

Zugang zu Abblendlicht und Standlicht

Allgemeine Hinweise, beachten.

1. Motorhaube öffnen.

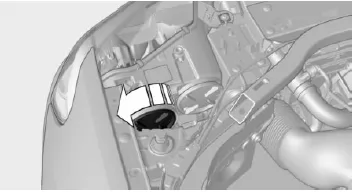

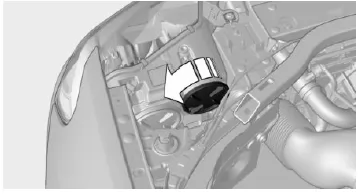

2. Den Deckel gegen den Uhrzeigersinn drehen und abnehmen.

3. Die obere Lampe ist das Abblendlicht, die unter Lampe ist das Standlicht.

Abblendlicht

Lampe 55 Watt, H7.

1. Den Stecker mit Lampe leicht nach unten kippen und vorsichtig herausziehen.

2. Die Lampe vom Stecker abziehen und die neue Lampe aufstecken.

3. Die neue Lampe in umgekehrter Reihenfolge einbauen.

4. Den Deckel entsprechend der Pfeilmarkierungen am Scheinwerfergehäuse ansetzen.

5. Das Scheinwerfergehäuse mit dem Deckel schließen.

Standlicht

Lampe 5 Watt, W5W.

1. Die Lampenhalterung entnehmen.

2. Die Lampe vorsichtig von der Fassung abziehen.

3. Die neue Lampe in umgekehrter Reihenfolge einbauen.

4. Den Deckel entsprechend der Pfeilmarkierungen am Scheinwerfergehäuse ansetzen.

5. Das Scheinwerfergehäuse mit dem Deckel schließen.

Zugang zu Fernlicht/Lichthupe und Tagfahrlicht

Allgemeine Hinweise, beachten.

1. Motorhaube öffnen.

2. Den Deckel gegen den Uhrzeigersinn drehen und abnehmen.

3. Die obere Lampe ist das Fernlicht/Lichthupe, die unter Lampe ist das Tagfahrlicht.

Fernlicht/Lichthupe

Lampe 55 Watt, H7.

1. Den Stecker mit Lampe leicht nach oben kippen und vorsichtig herausziehen.

2. Die Lampe vom Stecker abziehen und die neue Lampe aufstecken.

3. Die neue Lampe in umgekehrter Reihenfolge einbauen.

4. Den Deckel entsprechend der Pfeilmarkierungen am Scheinwerfergehäuse ansetzen.

5. Das Scheinwerfergehäuse mit dem Deckel schließen.

Tagfahrlicht

Lampe 21 Watt, W21W.

1. Die Lampenhalterung gegen den Uhrzeigersinn drehen und entnehmen.

2. Die Lampe vorsichtig von der Fassung abziehen.

3. Die neue Lampe in umgekehrter Reihenfolge einbauen.

4. Den Deckel entsprechend der Pfeilmarkierungen am Scheinwerfergehäuse ansetzen.

5. Das Scheinwerfergehäuse mit dem Deckel schließen.

Xenon-Scheinwerfer

Hinweise

Aufgrund der hohen Lebensdauer der Lampen ist die Wahrscheinlichkeit eines Ausfalls sehr gering. Häufiges Ein- und Ausschalten verkürzt die Lebensdauer.

Wenn eine Lampe ausfällt, kann mit Nebelscheinwerfern verhalten weitergefahren werden.

Die landesspezifischen Gesetze beachten.

Keine Arbeiten/Lampenwechsel am Xenon- Licht durchführen

Arbeiten an der Xenon-Lichtanlage einschließlich des Lampenwechsels nur vom Service durchführen lassen. Sonst besteht aufgrund der Hochspannung bei unsachgemäß ausgeführten Arbeiten Lebensgefahr.

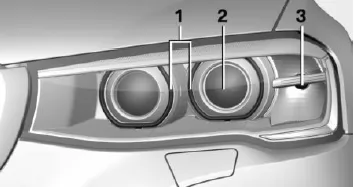

Überblick

1. Standlicht/Tagfahrlicht
2. Abblendlicht/Fernlicht/Lichthupet
3. Blinker

Xenon-Licht

Abblendlicht und Fernlicht sind in Xenon- Technik ausgeführt.

Standlicht und Tagfahrlicht sind in LED-Technik ausgeführt.

Bei einem Defekt an den Service wenden.

LED-Scheinwerfer

Leuchtdioden LEDs

Allgemeine Hinweise, beachten.

Mit LED-Scheinwerfern sind alle Frontleuchten sowie seitliche Blinker in LED-Technik ausgeführt.

Wenn LEDs ausfallen, kann mit Nebelscheinwerfern verhalten weitergefahren werden. Die landesspezifischen Gesetze beachten.

Bei einem Defekt an den Service wenden.

Nebelscheinwerfer

Allgemeine Hinweise, beachten.

Nebelscheinwerfer bei Ausstattung mit Adaptivem Kurvenlicht: Lampe 55 Watt, H11.

Nebelscheinwerfer ohne Adaptives Kurvenlicht: Lampe 35 Watt, H8.

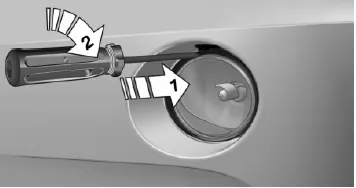

1. Schraubenzieher aus dem Bordwerkzeug mit der flachen Seite aussenseitig am Entnahmehaken vorbei auf die Klammer führen, Pfeil 1.

2. Schraubenzieher um 90º drehen, Pfeil 2.

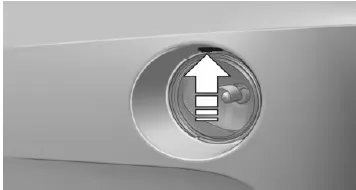

3. Entnahmehaken nach oben drücken, Pfeil, und Nebelscheinwerfer am Haken nach vorn entnehmen.

4. Stecker lösen.

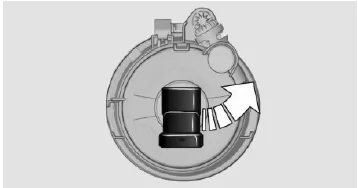

5. Lampenhalterung drehen und abnehmen.

6. Lampe herausnehmen und wechseln.

7. Zum Einsetzen des Nebelscheinwerfers in umgekehrter Reihenfolge vorgehen. Dabei die Führungsschienen beachten.

Blinker

Hinweis

Allgemeine Hinweise, beachten.

Die Blinker befinden sich im Motorraum jeweils neben dem Abblendlicht.

Lampe 21 Watt, PY 21W.

Wechsel

1. Die Motorhaube öffnen.

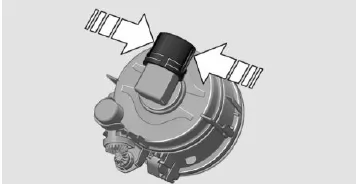

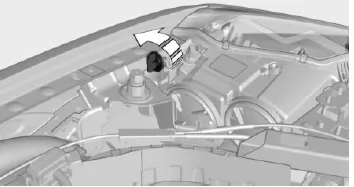

2. Die Lampe mit der Fassung gegen den Uhrzeigersinn drehen und vorsichtig entnehmen.

3. Die Lampe durch leichtes Drücken nach unten und Drehen aus der Fassung entnehmen.

4. Zum Einsetzen der neuen Lampe in umgekehrter Reihenfolge vorgehen.

Blinker im Außenspiegel

Allgemeine Hinweise, beachten.

Die Blinker in den Außenspiegeln sind in LEDTechnik ausgeführt. Bei einem Defekt an den Service wenden.

Heckleuchten, Lampenwechsel

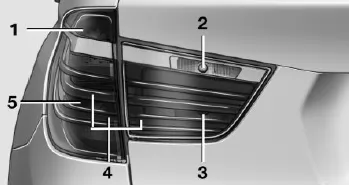

Überblick

1. Blinker
2. Rückfahrscheinwerfer
3. Nebelschlussleuchte
4. Schlussleuchte
5. Schlussleuchte/Bremslicht

Lampenwechsel äußere Heckleuchten

Allgemein

Allgemeine Hinweise, beachten.

Lampe 21 Watt, P21W.

Mit Adaptivem Kurvenlicht oder Xenon- Scheinwerfer: die Schlussleuchte ist in LEDTechnik ausgeführt. Bei einem Defekt an den Service wenden.

Beim Lampenwechsel vorsichtig vorgehen

Beim Wechsel der Lampen vorsichtig und schrittweise vorgehen, sonst kann es zu Beschädigungen an Heckleuchten oder Fahrzeug kommen.

Äußere Heckleuchte ausbauen

1. Die Heckklappe öffnen.

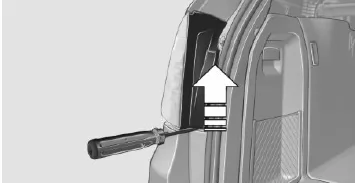

2. Den Schraubenzieher aus dem Bordwerkzeug zwischen die Blende und die Karosserie einführen, nach oben schieben, Pfeil, und die Blende abnehmen.

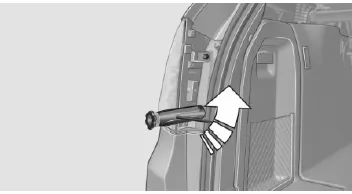

3. Die beiden Muttern lösen.

4. Die Heckleuchte von der Karosserie abnehmen und den Stecker lösen.

Lampen wechseln

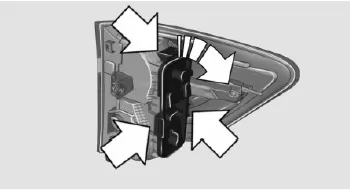

1. Die drei Befestigungen am Lampenträger lösen und den Lampenträger von der Heckleuchte abnehmen.

2. Die Lampe drehen und abnehmen. Der Blinker ist die obere Lampe, die Schlussleuchte/ Bremsleuchte ist die untere Lampe auf dem Lampenträger.

3. Zum Einsetzen der neuen Lampe und Anbringen des Lampenträgers in umgekehrter Reihenfolge vorgehen. Darauf achten, dass der Lampenträger in allen Befestigungen eingerastet.

Heckleuchte einbauen

1. Die Heckleuchte anschließen und montieren.

2. Die Blende mit den drei Halterungen in die Heckleuchte stecken. Unter Druck auf die obere und untere Halterung die Blende bis zum Anschlag nach unten schieben.

Leuchten in der Heckklappe

Allgemein

Allgemeine Hinweise, beachten.

Rückfahrleuchten: Lampe 16 Watt, W16W.

Nebelschlussleuchte: Lampe 21 Watt, H21W.

Zugang zu den Leuchten

1. Die Heckklappe öffnen.

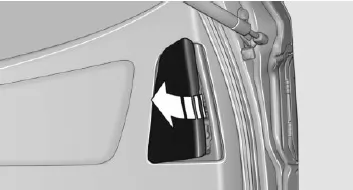

2. Die Abdeckung an der Griffmulde herausziehen, Pfeil.

3. Den Stecker lösen.

Rückfahrleuchte und Nebelschlussleuchte wechseln

1. Den Lampenträger von der Heckleuchte lösen.

Die Rückfahrleuchte ist die obere Lampe, die Nebelschlussleuchte die untere Lampe auf dem Lampenträger.

2. Zum Wechseln der Rückfahrleuchte die Lampe vorsichtig abziehen.

Zum Wechseln der Nebelschlussleuchte die Lampe nach unten drücken und nach links drehen.

Lampenträger einbauen

1. Den Stecker an die Heckleuchte anschließen.

2. Zum Einsetzen der neuen Lampe und Anbringen des Lampenträgers in umgekehrter Reihenfolge vorgehen.

Darauf achten, dass der Lampenträger richtig festgesteckt wird.

Kennzeichenleuchten

Allgemeine Hinweise, beachten.

Die Leuchten sind in LED-Technik ausgeführt.

Bei einem Defekt an den Service wenden.

Radwechsel

Hinweise

Aufgrund der Fahrzeugausstattung steht kein Reserverad zur Verfügung.

Bei Bereifung mit Notlaufeigenschaften oder Verwendung von Reifendichtmitteln ist ein sofortiger Radwechsel bei Reifenfülldruckverlust im Pannenfall nicht erforderlich.

Passendes Werkzeug für den Radwechsel gibt es als Zubehör beim Service.

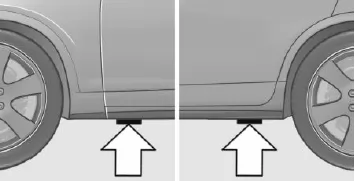

Wagenheberaufnahmen

Die Aufnahmen für einen Wagenheber befinden sich an den dargestellten Positionen.

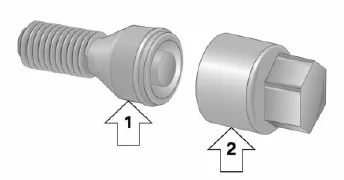

Radschraubensicherung

Der Adapter der Radschraubensicherung befindet sich im Bordwerkzeug oder in einer Ablage beim Bordwerkzeug.

• Radschraube, Pfeil 1.
• Adapter, Pfeil 2.

Abnehmen

1. Adapter auf die Radschraube stecken.

2. Radschraube abschrauben.

Nach dem Anschrauben den Adapter wieder abnehmen.
