Skoda Kodiaq: Dachgepäckträger und Anhängevorrichtung

Der Skoda Kodiaq (2017-2023) bietet mit seinem Dachgepäckträger und der schwenkbaren Anhängevorrichtung maximale Flexibilität für aktive Fahrer. Ob Fahrräder, Skiausrüstung oder ein Anhänger – die robuste Konstruktion sorgt für Sicherheit und Vielseitigkeit. Mit einer Dachlast von bis zu 75 kg und der Möglichkeit, Zubehör wie Fahrradträger oder Dachboxen zu montieren, ist der Kodiaq perfekt für Abenteuer und Reisen ausgestattet. Die Anhängevorrichtung des Skoda Kodiaq I Gen überzeugt durch einfache Bedienung und hohe Belastbarkeit. Dank der originalen ŠKODA-Lösung ist nicht nur die Sicherheit gewährleistet, sondern auch die Kompatibilität mit verschiedenem Zubehör. Damit wird der SUV zu einem echten Allrounder, der sowohl im Alltag als auch bei Freizeitaktivitäten seine Stärken ausspielt.

Dachgepäckträger

Technische Daten

Das maximale Gewicht der Ladung inkl. der Dachgepäckträger beträgt 75 kg.

Schwenkbare Anhängevorrichtung

Was soll beachtet werden

Gilt für Erdgasfahrzeuge.

WARNUNG

Eine unsachgemäß verbaute oder ungeeignete Anhängevorrichtung kann bei einem Unfall die Erdgasbehälter des Fahrzeugs beschädigen und somit die Unfallfolgen vertiefen oder tödliche Verletzungen verursachen.

• Aufgrund des spezifischen Aufbaus der Fahrzeuge mit Erdgasbehältern empfehlen wir, ausschließlich die ŠKODA Original-Anhängevorrichtung zu verwenden.

  Bei dieser steht ŠKODA für die Sicherheit, Zuverlässigkeit und Eignung für diesen Fahrzeugtyp ein.

• Wir empfehlen, alle zusammenhängenden Montagearbeiten von ŠKODA Servicepartnern durchführen zu lassen.

WARNUNG

Unfallgefahr!

• Den Schalter für das Herausschwenken der Kugelstange nicht manipulieren, solange ein Anhänger oder ein anderes Zubehör an der Kugelstange angekuppelt ist. Die Kugelstange könnte entriegelt werden.

VORSICHT

Verletzungsgefahr!

• Mit der Anhängevorrichtung vorsichtig umgehen.
• Beim Herausschwenken der Kugelstange nicht im mittleren Bereich des hinteren Stoßfängers stehen.

HINWEIS

Gefahr einer Beschädigung der Anhängevorrichtung!

• Bei nicht verwendeter Anhängevorrichtung die Kugelstange unter den Stoßfänger einschwenken.

Kugelstange heraus- und einschwenken

Kugelstange herausschwenken

• Am Schalter ziehen.

  Die Kugelstangeschwenkt heraus. DieKontrollleuchte innerhalbdes Schaltersblinkt.

• Die Kugelstange drücken,bis diese hörbareinrastet.

Verrastung prüfen: die Kontrollleuchte innerhalb des Schalters leuchtet.

Kugelstange einschwenken

HINWEIS

• An der Kugelstange darf weder ein Anhänger noch ein anderes Zubehör angekuppelt sein.
• In der Steckdose darf kein Stecker oder Adapter eingesteckt sein.
• Am Schalter ziehen.

  Die Kugelstange wirdentriegelt. Die Kontrollleuchte innerhalbdes Schaltersblinkt.

• Die Kugelstange unterden Stoßfänger einschwenken,bis diesehörbar einrastet.

Verrastung prüfen: dieKontrollleuchte innerhalbdes Schaltersleuchtet.

Anhänger oder Zubehör an- und abkuppeln

Die folgenden Informationen beschreiben den Vorgang für das An- und Abkuppeln eines Anhängers.

Die Informationen beziehen sich auch auf ein anderes Zubehör, z. B. auf einen Fahrradträger.

WARNUNG

Unfallgefahr!

• Die Sicherungsöse nicht zum Abschleppen verwenden.
• Die Ladung richtig verteilen und befestigen.

Die Anhängevorrichtung verfügt über eine 13- polige elektrische Steckdose. Wenn der Anhänger über einen 7-poligen Stecker verfügt, einen Adapter aus dem ŠKODA Original Zubehör verwenden.

Ankuppeln

• Die Kugelstange herausschwenken.
• Die Anhängerdeichsel auf den Kugelkopf stecken.
• Den elektrischen Anhängersteckerin dieSteckdose A einstecken.
• Das Abreißseil des Anhängersan der SicherungsöseB einhängen.

  Das Abreißseil muss inallen Anhängerstellungengegenüber demFahrzeug durchhängen.

Abkuppeln

Das Abkuppeln erfolgt in umgekehrter Reihenfolge.

Stromversorgung des Anhängerstromnetzes

Bei der elektrischen Verbindung zwischen Fahrzeug und Anhänger wird der Anhänger vom Fahrzeug mit Strom versorgt.

HINWEIS

Gefahr einer Beschädigung der Fahrzeugelektronik! Die Gesamtleistungsaufnahme sämtlicher am Anhängerstromnetz angeschlossener Verbraucher darf maximal 350 Watt betragen.

Problemlösung

Anhängevorrichtung gestört

Die Kontrollleuchte innerhalb des Schalters leuchtet nicht oder blinkt, oder die Kugelstange lässt sich nicht einrasten.

• Die Anhängevorrichtung nicht verwenden.
• Die Hilfe eines Fachbetriebs in Anspruch nehmen.

Kugelstange nicht eingerastet

leuchtet

• Die Kugelstange einrasten.

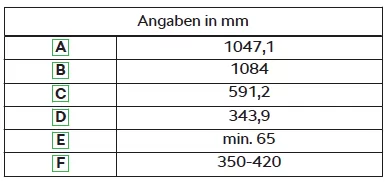

Technische Daten

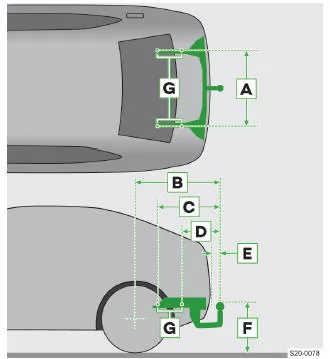

Befestigungspunkte der Anhängevorrichtung

1. Abstand der Befestigungspunkte
2. Länge des hinteren Überhangs zur Mitte des Kugelkopfes
3. Abstand des vorderen Befestigungspunkts zur Mitte des Kugelkopfes
4. Abstand des hinteren Befestigungspunkts zur Mitte des Kugelkopfes
5. Abstand des hinteren Stoßfängers zur Mitte des Kugelkopfes (gemäß der Norm ECE-55)
6. Abstand der Mitte des Kugelkopfes zur Fahrbahn (gemäß der Norm ECE-55)
7. Befestigungspunkte an der Karosserie

Maximale Stützlast bei Anhängerbetrieb

Die maximale Stützlast bei Anhängerbetrieb ist vom Motortyp sowie von der Fahrzeugausstattung abhängig.

Die für Ihr Fahrzeug gültige Angabe ist der technischen Fahrzeugdokumentation (z. B. der Fahrzeugzulassungsdokumentation, dem COC-Dokument) zu entnehmen oder bei einem ŠKODA Partner zu erfragen.

Sonstige Angaben (z. B. auf dem Typschild der Anhängevorrichtung angeführt) geben lediglich über die Prüfwerte der Vorrichtung Auskunft.

Stützlast mit montiertem Zubehör

Bei Verwendung des Zubehörs (z. B. Fahrradträger) ist dessen Maximallänge sowie dessen zulässiges Gesamtgewicht inkl. Belastung zu beachten.

Die Maximallänge des montierten Zubehörs (vom Kugelkopf der Anhängevorrichtung gemessen) darf 70 cm nicht überschreiten.

Das zulässige Gesamtgewicht des montierten Zubehörs inkl. dessen Belastung entspricht der maximalen Stützlast bei Anhängerbetrieb, der Wert ist der Fahrzeugzulassungsdokumentation zu entnehmen.

Wenn die maximale Stützlast bei Anhängerbetrieb mehr als 75 kg beträgt, darf das zulässige Gesamtgewicht des montierten Zubehörs inkl. dessen Belastung 75 kg nicht überschreiten.

Dieser Wert gilt, wenn sich der Ladungsschwerpunkt in einem Abstand von maximal 30 cm zum Kugelkopf der Anhängevorrichtung befindet.

Wenn der Abstand der Schwerpunktlage der Belastung zum Kugelkopf der Anhängevorrichtung größer als 30 cm ist, nimmt das maximal zulässige Gesamtgewicht des Zubehörs inkl. dessen Belastung ab (z. B. in einem Abstand von 60 cm zum Kugelkopf um die Hälfte).

Wenn der Abstand der Schwerpunktlage der Belastung zum Kugelkopf der Anhängevorrichtung 70 cm beträgt, reduziert sich das zulässige Gesamtgewicht des Zubehörs inkl. dessen Belastung auf 0 kg.

WARNUNG

Unfallgefahr!

• Die maximale Stützlast nicht überschreiten.
• Die zulässige Anhängelast sowie das Gewicht eines anderen Zubehörs, z. B. des Fahrradträgers, nicht überschreiten.

HINWEIS

Gefahr einer Beschädigung der Anhängevorrichtung und des Fahrzeugs selbst!

• Bei Verwendung des Zubehörs (z. B. Fahrradträger) die Maximallänge sowie das zulässige Gesamtgewicht des Zubehörs inkl. Belastung beachten.

Der Dachgepäckträger und die Anhängevorrichtung des Skoda Kodiaq (2017-2023) erweitern die Vielseitigkeit des SUV erheblich. Mit einer maximalen Dachlast von 75 kg und einer robusten, schwenkbaren Anhängevorrichtung ist das Modell bestens für Urlaubsreisen, Sportausrüstung oder Anhängerbetrieb geeignet. Sicherheit und Stabilität stehen dabei stets im Vordergrund.

Besonders die Original-Anhängevorrichtung von ŠKODA bietet höchste Zuverlässigkeit und ist optimal auf die Fahrzeugarchitektur abgestimmt. Dies garantiert nicht nur eine einfache Handhabung, sondern auch maximale Sicherheit im Alltag und auf langen Fahrten.

Damit beweist der Skoda Kodiaq I Gen (2017-2023), dass er nicht nur im Innenraum, sondern auch bei Transportlösungen Maßstäbe setzt. Ob für Familien, Outdoor-Fans oder Vielfahrer – die Kombination aus Dachgepäckträger und Anhängevorrichtung macht den Kodiaq zu einem echten Allrounder.
