Volvo XC60: Displayanzeige zu Pilot Assist

Die Displayanzeige von Pilot Assist im Volvo XC60 (seit 2017) liefert dem Fahrer klare Informationen über Geschwindigkeit, Abstand und Lenkunterstützung. Durch intuitive Symbole und farbliche Markierungen erkennt man sofort, ob das System aktiv ist und welche Funktionen gerade genutzt werden. Dies sorgt für Transparenz und erleichtert die Bedienung während der Fahrt. Besonders im Premium-Segment ist eine klare und verständliche Visualisierung entscheidend. Der Volvo XC60 2 Gen zeigt, wie moderne Technik und benutzerfreundliche Darstellung Hand in Hand gehen. Fahrer profitieren von einer übersichtlichen Anzeige, die Sicherheit und Komfort steigert und gleichzeitig das Vertrauen in die Assistenzsysteme stärkt.

Die folgenden Abbildungen zeigen Beispiele für die Displaydarstellung der Funktion Pilot Assist in verschiedenen Situationen.

Geschwindigkeit

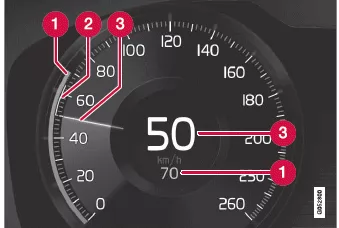

Geschwindigkeitsanzeige.

1. Gespeicherte Geschwindigkeit
2. Geschwindigkeit des vorausfahrenden Fahrzeugs
3. Aktuelle Geschwindigkeit des eigenen Fahrzeugs

Zeitabstand

Und nur wenn über dem Lenkradsymbol ein Fahrzeug (1) dargestellt ist, regelt Pilot Assist auch den zeitlichen Abstand zum vorausfahrenden Fahrzeug.

Nur wenn die Farbe des Lenkradsymbols (2) von GRAU zu GRÜN wechselt, ist die Lenkunterstützung durch Pilot Assist aktiviert.

Während der Fahrt

In den gezeigten Beispielen meldet die Verkehrsschilderkennung (RSI), dass die zulässige Höchstgeschwindigkeit 130 km/h (80 mph) beträgt.

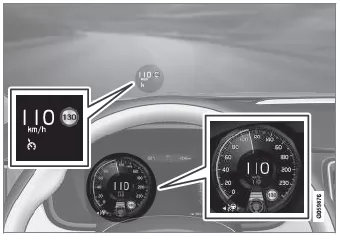

In der obigen Abbildung ist die Funktion Pilot Assist auf 110 km/h (68 mph) eingestellt, und das Fahrzeug kann keinem vorausfahrenden Fahrzeug folgen.

Pilot Assist leistet keine Lenkunterstützung, weil die Seitenmarkierungen der Fahrbahn nicht erkannt werden können.

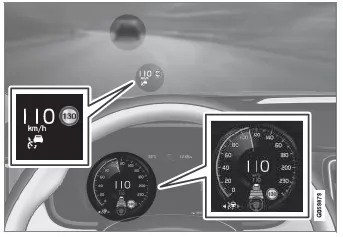

In der obigen Abbildung ist die Funktion Pilot Assist auf 110 km/h (68 mph) eingestellt, und das Fahrzeug folgt einem vorausfahrenden Fahrzeug mit der gleichen Geschwindigkeit.

Pilot Assist leistet keine Lenkunterstützung, weil die Seitenmarkierungen der Fahrbahn nicht erkannt werden können.

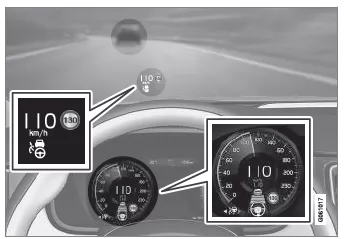

In der obigen Abbildung ist die Funktion Pilot Assist auf 110 km/h (68 mph) eingestellt, und das Fahrzeug folgt einem vorausfahrenden Fahrzeug mit der gleichen Geschwindigkeit.

Hier leistet Pilot Assist auch Lenkunterstützung, weil die Seitenmarkierungen der Fahrbahn erkannt werden.

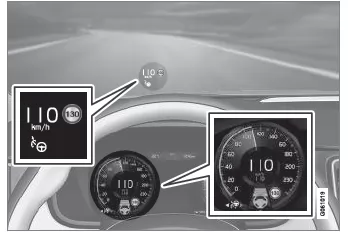

In der obigen Abbildung ist die Funktion Pilot Assist auf 110 km/h (68 mph) eingestellt, und das Fahrzeug kann keinem vorausfahrenden Fahrzeug folgen.

Pilot Assist leistet Lenkunterstützung, weil die Seitenmarkierungen der Fahrbahn erkannt werden können.

Pilot Assist auswählen und aktivieren

Damit die Geschwindigkeits- und Abstandsregelung sowie die Lenkunterstützung durch Pilot Assist genutzt werden kann, muss die Funktion zunächst ausgewählt und anschließend aktiviert werden.

Das grüne Lenkrad zeigt an, dass eine Lenkunterstützung durch Pilot Assist erfolgt.

Um Pilot Assist einschalten zu können, müssen folgende Bedingungen erfüllt sein.

• Der Fahrer hat den Sicherheitsgurt angelegt und die Fahrertür ist geschlossen.
• Die Seitenlinien der Fahrbahn müssen deutlich markiert sein und vom Fahrzeug erfasst werden.
• Vor dem eigenen Fahrzeug fährt ein Zielfahrzeug in angemessenem Abstand oder die aktuelle Geschwindigkeit beträgt mindestens 15 km/h (9 mph).
• Die Geschwindigkeit darf 140 km/h (87 mph) nicht übersteigen.
• Der Fahrer muss beide Hände am Lenkrad haben.
• Vor dem eigenen Fahrzeug fährt ein Zielfahrzeug in angemessenem Abstand oder die aktuelle Geschwindigkeit beträgt mindestens 15 km/h (9 mph).
• Bei Fahrzeugen mit Schaltgetriebe: Die Geschwindigkeit muss mindestens 30 km/h (20 mph) betragen.

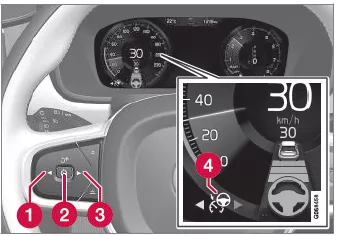

1. ◄ (1) oder ► (3) drücken, um das Symbol für Pilot Assist (4) anzuzeigen.

• Das Symbol erscheint grau: Die Funktion Pilot Assist ist im Bereitschaftsmodus.

2. Bei ausgewählter Funktion Pilot Assist: Zum Aktivieren die Lenkradtaste (2) drücken.

• Das Symbol erscheint weiß: Die Funktion Pilot Assist wird gestartet und die aktuelle Geschwindigkeit als Höchstgeschwindigkeit gespeichert.

Zuletzt gespeicherte Geschwindigkeit der Funktion Pilot Assist wiederaufnehmen

• Bei ausgewählter Funktion Pilot Assist: Zum Aktivieren die Lenkradtaste drücken.
  • Die Tempomatmarkierungen auf dem Fahrerdisplay wechseln von GRAU zu WEISS - danach hält das Fahrzeug wieder die zuletzt gespeicherte Geschwindigkeit.

WARNUNG Bei Wiederaufnahme der Geschwindigkeit mit der Lenkradtaste kann es zu einer erheblichen Erhöhung der Geschwindigkeit kommen.

Pilot Assist deaktivieren

Die Funktion Pilot Assist lässt sich deaktivieren und abschalten.

Das grüne Lenkrad zeigt an, dass eine Lenkunterstützung durch Pilot Assist erfolgt.

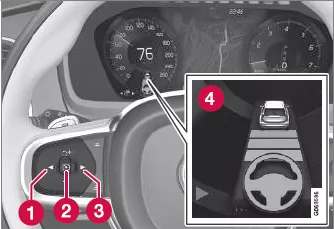

1. Drücken Sie die Lenkradtaste (2).

• Symbol und Markierungen erscheinen grau: Pilot Assist wird in den Bereitschaftsmodus versetzt. Auch die Anzeige des Zeitabstands und ggf. das Symbol des Zielfahrzeugs erlöschen.

2. Drücken Sie die Lenkradtaste ◄ (1) oder ► (3), um zu einer anderen Funktion zu wechseln.

• Das Symbol und die Markierung von Pilot Assist (4) erlöschen, die gespeicherte Höchstgeschwindigkeit wird gelöscht.

WARNUNG

• Mit der Funktion Pilot Assist im Bereitschaftsmodus müssen Sie selbst eingreifen, um die Geschwindigkeit und den Abstand zum vorausfahrenden Fahrzeug zu regeln.
• Wenn das Fahrzeug einem vorausfahrenden Fahrzeug zu nahe kommt und sich die Funktion Pilot Assist im Bereitschaftsmodus befindet, erfolgt die Warnung vor dem zu kleinen Abstand stattdessen durch die Abstandswarnung .

Bereitschaftsmodus Pilot Assist

Pilot Assist kann deaktiviert und in den Bereitschaftsmodus versetzt werden. Dies kann durch einen Eingriff des Fahrers oder automatisch geschehen.

Im Bereitschaftsmodus ist die Funktion auf dem Fahrerdisplay ausgewählt, aber nicht aktiviert. In diesem Fall erfolgt keine Geschwindigkeits- oder Abstandsregelung und keine Lenkunterstützung durch Pilot Assist.

Bereitschaftsmodus durch Eingriff des Fahrers

Pilot Assist wird deaktiviert und in den Bereitschaftsmodus versetzt, wenn eine der folgenden Situationen eintritt.

• Die Betriebsbremse wird betätigt.
• Der Wählhebel wird in Stellung N gebracht.
• Ein Blinker ist länger als 1 Minute eingeschaltet.
• Der Fahrer hält länger als 1 Minute eine höhere als die gespeicherte Geschwindigkeit.
• Das Kupplungspedal ist ca. 1 Minute lang gedrückt (bei Fahrzeugen mit Schaltgetriebe).

Automatischer Bereitschaftsmodus

WARNUNG Im automatischen Bereitschaftsmodus werden Sie durch einen Warnton und eine Meldung auf dem Fahrerdisplay gewarnt.

• In diesem Fall müssen Sie selbst die Geschwindigkeit regeln, bei Bedarf bremsen und auf einen sicheren Abstand zum vorausfahrenden Fahrzeug achten.

Ein automatischer Wechsel in den Bereitschaftsmodus kann folgende Ursachen haben.

• Eines der Systeme, auf die Pilot Assist angewiesen ist, funktioniert nicht mehr, z. B. die Fahrdynamikregelung/Stabilitätskontrolle.
• Die Hände befinden sich nicht am Lenkrad.
• Der Fahrer öffnet die Tür.
• Der Fahrer löst den Sicherheitsgurt.
• Die Motordrehzahl ist zu niedrig/zu hoch.
• Ein oder mehrere Räder verlieren den Fahrbahnkontakt.
• Die Bremsentemperatur ist zu hoch.
• Die Feststellbremse ist betätigt.
• Das Kamera- und Radarmodul wird z. B. von Schnee oder starkem Regen verdeckt (Kameralinse/Radarwellen blockiert).
• Die Geschwindigkeit liegt unter 5 km/h (3 mph) und Pilot Assist kann nicht ermitteln, ob das Objekt ein stehendes Fahrzeug oder etwas anderes ist, z. B. eine Fahrbahnschwelle.
• Die Geschwindigkeit liegt unter 5 km/h (3 mph) und das vorausfahrende Fahrzeug biegt ab, sodass Pilot Assist keinem Fahrzeug mehr folgen kann.
• Die Geschwindigkeit liegt unter 30 km/h (20 mph) (gilt nur für Fahrzeuge mit Schaltgetriebe).

Vorübergehende Deaktivierung der Lenkunterstützung mit Pilot Assist

Die Lenkunterstützung von Pilot Assist kann ohne Warnung deaktiviert und erneut aktiviert werden.

Beim Einschalten eines Blinkers wird der Lenkeingriff durch die Funktion Pilot Assist vorübergehend deaktiviert. Wenn die Fahrbahnmarkierung nach dem Abschalten des Blinkers wieder erkennbar ist, wird der Lenkeingriff automatisch wieder aktiviert.

Wenn Pilot Assist die Fahrspur nicht eindeutig erkennt, weil z. B. das Kamera- oder Radarmodul keine Seitenmarkierungen erfasst, deaktiviert Pilot Assist die Lenkunterstützung vorübergehend; die Geschwindigkeits- und Abstandsregelung ist aber unverändert aktiviert.

Die Lenkunterstützung wird wieder aktiviert, sobald die Fahrspur wieder eindeutig erkennbar ist. In einer solchen Situation wird die vorübergehende Deaktivierung der Lenkunterstützung ggf. durch ein leichtes Vibrieren des Lenkrads angezeigt.

Die Displayanzeige von Pilot Assist im Volvo XC60 (seit 2017) liefert dem Fahrer klare Informationen über Geschwindigkeit, Abstand und Lenkeingriffe. Dadurch wird die Bedienung intuitiv und die Sicherheit erhöht. Symbole und Farben im Display sorgen für eine schnelle Erfassung der aktuellen Fahrsituation.

Mit dieser übersichtlichen Darstellung hebt sich der Volvo XC60 2 Gen (seit 2017) von vielen Wettbewerbern ab. Fahrer können jederzeit nachvollziehen, welche Assistenzfunktionen aktiv sind und wie das Fahrzeug reagiert. Das schafft Vertrauen und steigert den Komfort auf jeder Fahrt.

Die Kombination aus moderner Technik und klarer Visualisierung macht den Volvo XC60 zu einem idealen Begleiter für alle, die Wert auf Sicherheit, Komfort und innovative Lösungen legen.
