BMW X3: Rückfahrkamera

Die Rückfahrkamera im BMW X3 (2010-2017) erweitert die Sicherheits- und Komfortfunktionen des Fahrzeugs erheblich. Sie liefert ein klares Bild des Bereichs hinter dem Fahrzeug direkt auf das Control Display und erleichtert so das präzise Einparken und Rangieren. Besonders in engen Straßen oder bei eingeschränkter Sicht bietet die Kamera eine wertvolle Unterstützung, indem sie Hindernisse sichtbar macht, die sonst leicht übersehen werden könnten. Im BMW X3 F25 ist die Rückfahrkamera mit intelligenten Assistenzfunktionen wie Parkhilfslinien, Hindernismarkierungen und einer Zoom-Option für die Anhängerkupplung ausgestattet. Diese Features machen das Rückwärtsfahren nicht nur sicherer, sondern auch komfortabler. Damit wird die Rückfahrkamera zu einem wichtigen Bestandteil der modernen Fahrerassistenzsysteme, die den Alltag mit dem SUV deutlich erleichtern.

Prinzip

Die Rückfahrkamera unterstützt beim rückwärts Einparken und Rangieren. Dazu wird der Bereich hinter dem Fahrzeug am Control Display abgebildet.

Hinweise

Verkehrssituation zusätzlich beobachten

Die Verkehrssituation rund um das Fahrzeug zusätzlich durch direkten Blick kontrollieren.

Sonst könnte z. B. durch Verkehrsteilnehmer oder Gegenstände, die sich außerhalb des Bildbereichs der Rückfahrkamera befinden, Unfallgefahr entstehen.

Überblick

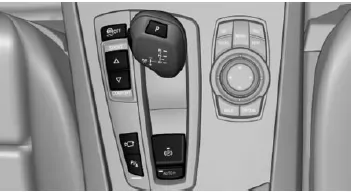

Taste im Fahrzeug

Rückfahrkamera

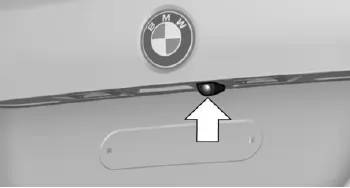

Kamera

Das Objektiv der Kamera befindet sich in der Griffleiste der Heckklappe. Durch Schmutz kann die Bildqualität beeinträchtigt werden.

Objektiv reinigen.

Ein-/Ausschalten

Automatisch einschalten

Bei laufendem Motor Wählhebelposition R einlegen.

Das Bild der Rückfahrkamera wird angezeigt, wenn das System über iDrive eingeschaltet wurde.

Automatisch ausschalten bei Vorwärtsfahrt

Das System schaltet bei Überschreitung einer bestimmten Fahrstrecke oder Geschwindigkeit aus.

Bei Bedarf das System wieder einschalten.

Manuell ein-/ausschalten

Taste drücken.

• Ein: LED leuchtet.
• Aus: LED erlischt.

Am Control Display wird PDC angezeigt.

Rückfahrkamera über iDrive einschalten

Bei aktiviertem PDC oder eingeschaltetem Top View:

"Rückfahrkamera"

Das Bild der Rückfahrkamera wird angezeigt.

Anzeige am Control Display

Funktionsvoraussetzung

• Rückfahrkamera ist eingeschaltet.
• Heckklappe ist vollständig geschlossen.

Assistenz-Funktionen aktivieren

Mehrere Assistenz-Funktionen können gleichzeitig aktiv sein.

Die Zoomfunktion für den Anhängerbetrieb kann nur einzeln aktiviert werden.

• Parkhilfslinien
  "Parkhilfslinien" Fahrspur- und Wendekreislinien werden angezeigt.
• Hindernismarkierung
  "Hindernismarkierung" Räumlich geformte Markierungen werden angezeigt.
• Anhängerkupplung
  "Zoom Anhängerkupplung" Zoom auf Anhängerkupplung wird angezeigt.

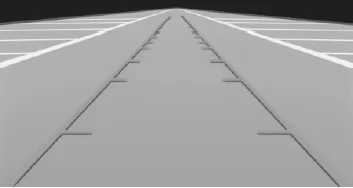

Fahrspurlinien

• Können in das Bild der Rückfahrkamera eingeblendet werden.
• Helfen den benötigten Platzbedarf beim Einparken und Rangieren auf ebener Fahrbahn einzuschätzen.
• Sind abhängig vom aktuellen Lenkeinschlag und werden bei Lenkradbewegungen kontinuierlich angepasst.

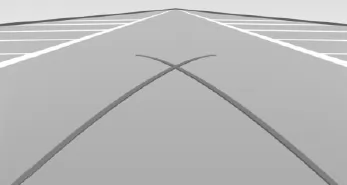

Wendekreislinien

• Können in das Bild der Rückfahrkamera eingeblendet werden.
• Zeigen den Verlauf des kleinstmöglichen Wendekreises auf ebener Fahrbahn.
• Ab einem gewissen Lenkradeinschlag wird nur eine Wendekreislinie angezeigt.

Hindernismarkierung

Allgemein

Hindernisse hinter dem Fahrzeug werden von den PDC-Sensoren und, bei entsprechender Ausstattung, von der Rückfahrkamera erfasst.

Markierungen für erfasste Hindernisse können in das Bild der Rückfahrkamera eingeblendet werden.

Ihre farbliche Abstufung entspricht den Markierungen von PDC. Die Abschätzung der Entfernung zum abgebildeten Objekt wird erleichtert.

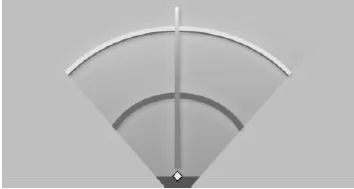

Zoom auf Anhängerkupplung

Um das Anhängen eines Anhängers zu erleichtern, kann der Bildbereich der Anhängerkupplung vergrößert dargestellt werden.

Die Entfernung des Anhängers zur Anhängerkupplung kann mithilfe zweier statischer Kreissegmente abgeschätzt werden.

Eine vom Lenkeinschlag abhängige Andocklinie hilft Ihnen, den Anhänger mit der Anhängerkupplung anzuvisieren.

Die Zoomfunktion kann bei eingeschalteter Kamera aktiviert werden.

Anhängerkupplung über iDrive einblenden.

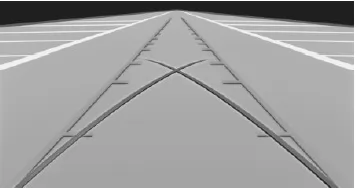

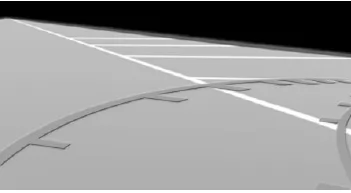

Einparken mithilfe von Fahrspur- und Wendekreislinien

1. Fahrzeug so positionieren, dass Wendekreislinien in die Begrenzung der Parklücke führen.

2. Lenkrad so einschlagen, dass die Fahrspurlinie die entsprechende Wendekreislinie überdeckt.

Einstellungen der Anzeige

Helligkeit

Bei eingeschalteter Rückfahrkamera:

1. Symbol auswählen.

2. Controller drehen, bis die gewünschte Einstellung erreicht ist, und Controller drücken.

Kontrast

Bei eingeschalteter Rückfahrkamera:

1. Symbol auswählen.

2. Controller drehen, bis die gewünschte Einstellung erreicht ist, und Controller drücken.

Grenzen des Systems

Erkennung von Objekten

Sehr niedrige Hindernisse sowie höher liegende, hervorstehende Objekte, z. B. Wandvorsprünge, können vom System nicht erfasst werden.

Assistenz-Funktionen berücksichtigen auch Daten der PDC.

Hinweise im Kapitel PDC beachten.

Die im Control Display angezeigten Objekte sind unter Umständen näher, als sie scheinen.

Den Abstand zu den Objekten deshalb nicht am Display abschätzen.

Die Rückfahrkamera im BMW X3 (2010-2017) ist ein zentrales Element moderner Fahrassistenz. Sie erleichtert das Rückwärtsfahren erheblich, indem sie den Bereich hinter dem Fahrzeug klar und übersichtlich auf dem Control Display darstellt.

In Kombination mit Parkhilfslinien und Hindernismarkierungen wird das Einparken noch präziser und sicherer. Damit bietet der BMW X3 F25 nicht nur Komfort, sondern auch ein hohes Maß an Sicherheit im urbanen Alltag.

Häufig gestellte Fragen

Wie verbessert die Rückfahrkamera die Sicherheit im BMW X3 F25?
Sie zeigt den rückwärtigen Bereich in Echtzeit an und warnt vor Hindernissen, die sonst schwer zu erkennen wären.

Kann die Rückfahrkamera auch beim Anhängerbetrieb genutzt werden?
Ja, durch die Zoomfunktion auf die Anhängerkupplung wird das Ankuppeln deutlich erleichtert.
