Volvo XC60: Sicherungen und Sicherungskästen

Die Sicherungen und Sicherungskästen im Volvo XC60 (seit 2017) sind entscheidend für den Schutz der elektrischen Systeme. Sie verhindern Schäden durch Überlastung oder Kurzschlüsse und sorgen dafür, dass wichtige Funktionen wie Beleuchtung, Bremsanlage oder Infotainment zuverlässig arbeiten. Durch die klare Anordnung der Sicherungskästen im Motorraum, Innenraum und Kofferraum bleibt die Wartung übersichtlich und praxisnah. Für Besitzer eines Volvo XC60 2 Gen (seit 2017) ist es wichtig, die richtige Handhabung der Sicherungen zu kennen. Ein Austausch sollte stets mit Sicherungen der passenden Amperezahl erfolgen, um Risiken wie Kabelbrände oder Ausfälle zu vermeiden. Wer die Positionen und Hinweise beachtet, kann kleinere Probleme selbst beheben und die Betriebssicherheit des Fahrzeugs langfristig gewährleisten.

Um zu verhindern, dass die elektrischen Systeme des Fahrzeugs durch etwaige Kurzschlüsse oder Überbelastung Schaden nehmen, werden die verschiedenen elektrischen Funktionen und Bauteile durch eine Anzahl von Sicherungen geschützt.

WARNUNG Verwenden Sie nie einen fremden Gegenstand oder eine Sicherung mit höherem Nennwert als angegeben, um eine Sicherung zu ersetzen, da sonst schwere Schäden an der elektrischen Anlage verursacht werden können und Feuer droht.

Ist ein elektrisches Bauteil oder eine Funktion ausgefallen, kann dies darauf zurückzuführen sein, dass die entsprechende Sicherung kurzzeitig überlastet war und durchgebrannt ist.

Wenn die gleiche Sicherung wiederholt durchbrennt, liegt ein Fehler in einem Bauteil vor.

Volvo empfiehlt, in diesem Fall zur Kontrolle eine Volvo-Vertragswerkstatt aufzusuchen.

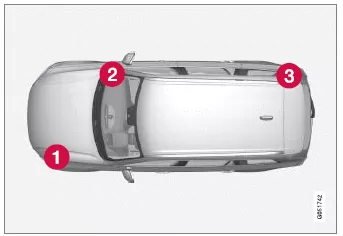

Position der Zentralelektriken

Die Abbildung ist schematisch; Einzelheiten können je nach Fahrzeugmodell abweichen.

Position der Sicherungskästen in Fahrzeugen mit Linkslenkung; bei Rechtslenkung liegt der Sicherungskasten unter dem Handschuhfach auf der anderen Seite.

1. Motorraum
2. Unter dem Handschuhfach
3. Koffer-/Gepäckraum

Sicherung auswechseln

Um zu verhindern, dass die elektrischen Systeme des Fahrzeugs durch etwaige Kurzschlüsse oder Überbelastung Schaden nehmen, werden die verschiedenen elektrischen Funktionen und Bauteile durch eine Anzahl von Sicherungen geschützt.

1. Mit Hilfe des Sicherungsverzeichnisses die betreffende Sicherung ausfindig machen.

2. Die Sicherung herausziehen und von der Seite betrachten, um zu sehen, ob der gebogene Draht durchgebrannt ist.

3. Sollte der Draht durchgebrannt sein, Sicherung durch eine neue Sicherung mit derselben Farbe und Amperezahl ersetzen.

WARNUNG Verwenden Sie nie einen fremden Gegenstand oder eine Sicherung mit höherem Nennwert als angegeben, um eine Sicherung zu ersetzen, da sonst schwere Schäden an der elektrischen Anlage verursacht werden können und Feuer droht.

WARNUNG Wenden Sie sich bei Problemen mit den nicht in der Betriebsanleitung aufgeführten Sicherungen an eine Volvo-Vertragswerkstatt.

Wenn Sicherungen nicht ordnungsgemäß gewechselt werden, kann die Elektrik schweren Schaden nehmen.

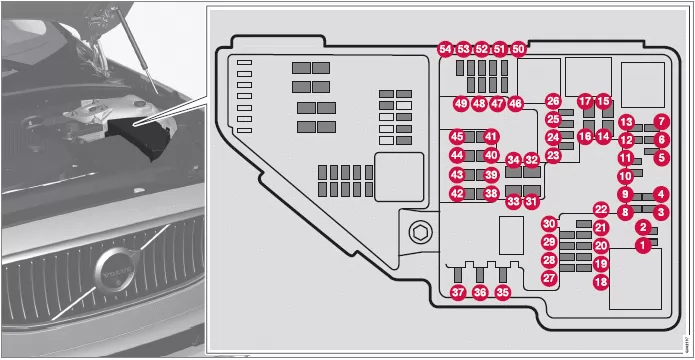

Sicherungen im Motorraum

Die Sicherungen im Motorraum schützen u.a.

Funktionen für Motor und Bremsanlage.

Auf der Deckelinnenseite ist eine Zange befestigt, mit der Sicherungen einfacher herausgezogen und eingesetzt werden können.

In der Zentralelektrik ist auch Platz für einige Ersatzsicherungen.

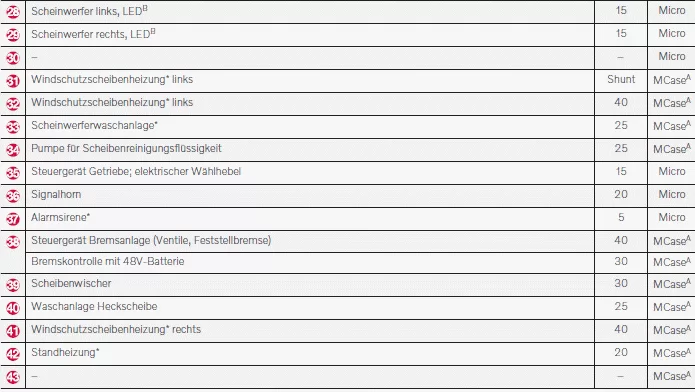

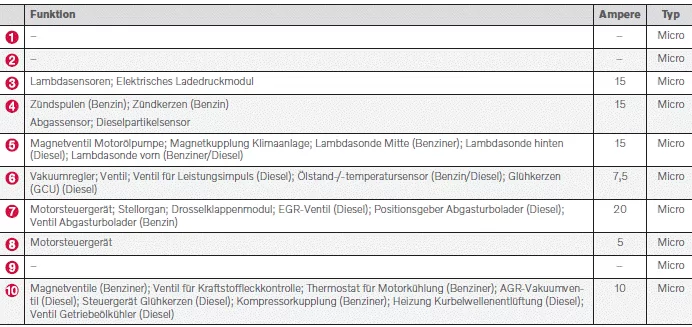

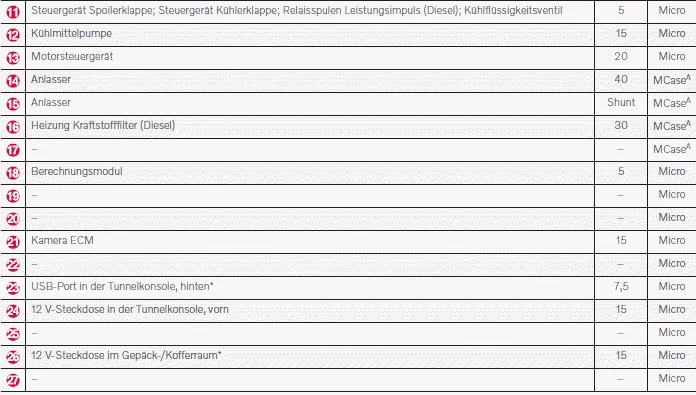

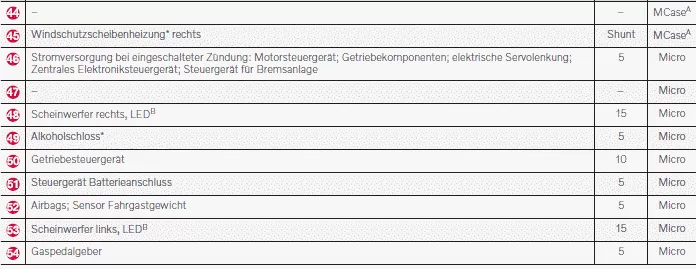

Positionen

Auf der Innenseite des Deckels befindet sich ein Schild, auf dem die Position der Sicherungen angegeben ist.

A - Dieser Sicherungstyp sollte von einer Werkstatt gewechselt werden. Eine Volvo-Vertragswerkstatt wird empfohlen.
B - Leuchtdiode (Light Emitting Diode)

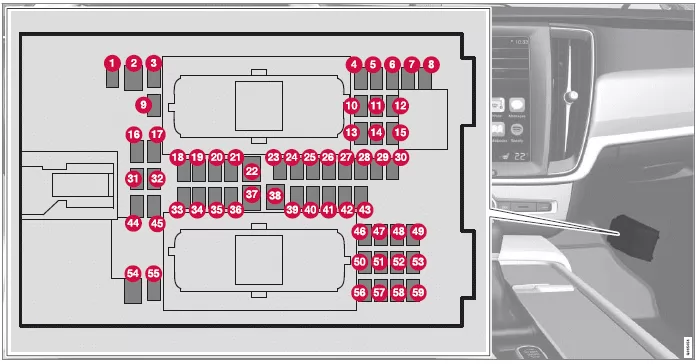

Sicherungen unter dem Handschuhfach

Die Sicherungen unter dem Handschuhfach sichern unter anderem die Steckdose, Displays und Türmodule.

Auf der Deckelinnenseite ist eine Zange befestigt, mit der Sicherungen einfacher herausgezogen und eingesetzt werden können.

In der Zentralelektrik im Motorraum ist auch Platz für einige Ersatzsicherungen.

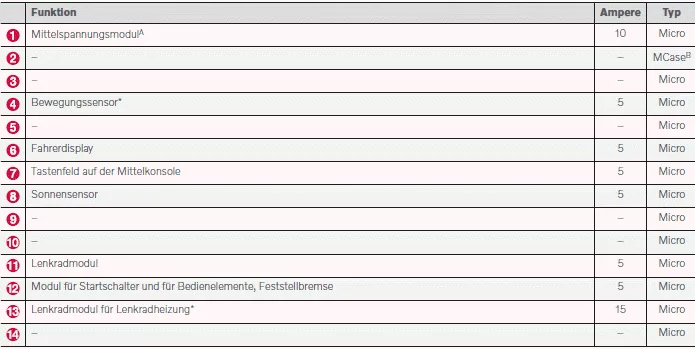

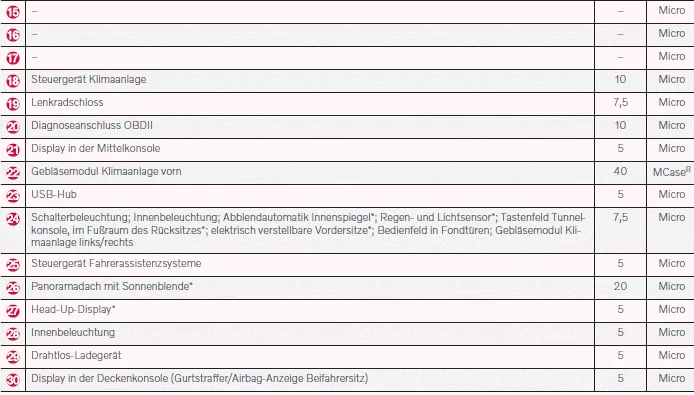

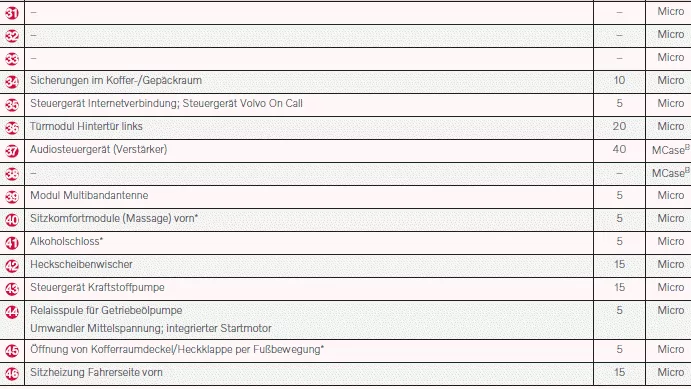

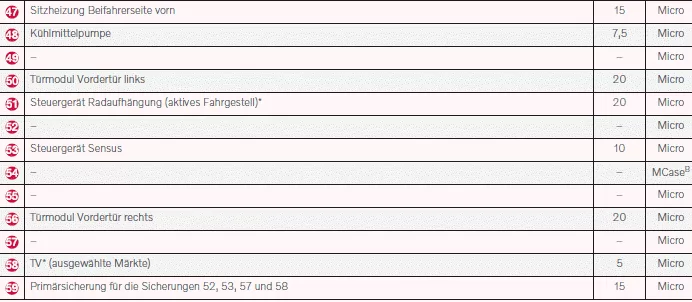

Positionen

Auf der Innenseite des Deckels befindet sich ein Schild, auf dem die Position der Sicherungen angegeben ist.

A - Gilt nur für Fahrzeuge mit 48 V-Hilfsbatterie.
B - Dieser Sicherungstyp sollte von einer Werkstatt gewechselt werden. Eine Volvo-Vertragswerkstatt wird empfohlen.

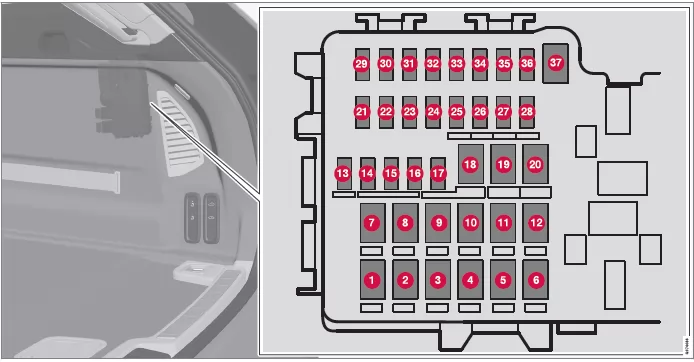

Sicherungen im Kofferraum

Die Sicherungen im Kofferraum schützen u.a.

die elektrisch verstellbaren Sitze, Airbags und Gurtstraffer.

Der Sicherungskasten befindet auf der rechten Seite.

Auf der Deckelinnenseite ist eine Zange befestigt, mit der Sicherungen einfacher herausgezogen und eingesetzt werden können.

In der Zentralelektrik im Motorraum ist auch Platz für einige Ersatzsicherungen.

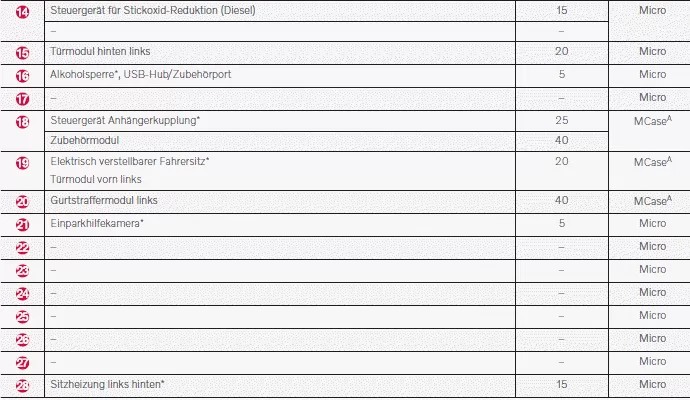

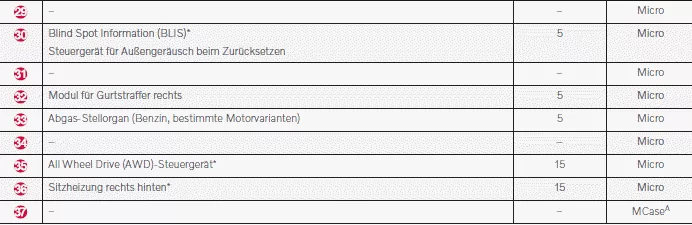

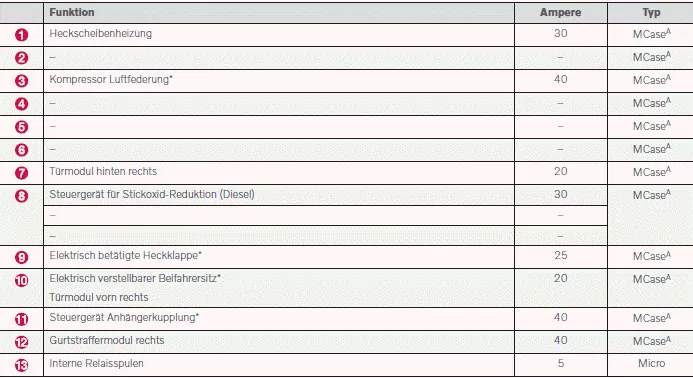

Positionen

A - Dieser Sicherungstyp sollte von einer Werkstatt gewechselt werden. Eine Volvo-Vertragswerkstatt wird empfohlen.

Lampenwechsel

Dieses Fahrzeug verfügt ausschließlich über LED-Leuchten und damit über keine austauschbaren Glühlampen. Wenden Sie sich bei defekten Lampen bitte an eine Werkstatt.

Wenn bei LED-Leuchten eine Störung auftritt, wird meistens das gesamte Leuchtenmodul ausgetauscht.

ACHTUNG Informationen zu Lampen, die in der Betriebsanleitung nicht aufgeführt sind, erhalten Sie von Ihrem Volvo-Partner oder einer Volvo-Vertragswerkstatt.

ACHTUNG Auf der Innenseite der Außenbeleuchtung z. B. von Scheinwerfern und Heckleuchten, kann es vorübergehend zur Bildung von Kondenswasser kommen. Es handelt sich dabei um ein natürliches Phänomen, an das die Außenbeleuchtung angepasst ist.

Kondenswasser entweicht normalerweise aus der Lampe, nachdem sie eine Weile eingeschaltet war.

Reinigung des Innenraums

Verwenden Sie von Volvo empfohlene Reinigungsmittel und Pflegeprodukte. Nehmen Sie regelmäßig eine Reinigung vor und behandeln Sie Flecken umgehend. Vor der Reinigung mit Reinigungsmittel ist es wichtig, den Innenraum zu staubsaugen.

WICHTIG

• Manche Kleidungsstücke (wie z. B. dunkle Jeans oder Wildlederkleidung) können die Bezüge verfärben. Wenn dies geschieht, sind die betroffenen Stellen so schnell wie möglich zu reinigen und nachzubehandeln.
• Verwenden Sie zur Reinigung des Innenraums nie starke Lösungsmittel wie z. B. Scheibenreinigungsflüssigkeit, Waschbenzin oder Alkohol-Konzentrat - diese Mittel können Bezüge und andere Teile der Innenausstattung beschädigen.
• Sprühen Sie Reinigungsmittel nie direkt auf Teile, an denen sich elektrische Schalter und Regler befinden.

  Wischen Sie diese stattdessen mit einem Tuch ab, das mit Reinigungsmittel angefeuchtet ist.

• Scharfkantige Gegenstände und Klettverschlüsse können die Textilbezüge des Fahrzeugs beschädigen.
• Verwenden Sie Reinigungsmittel nur an solchen Materialien, für die die Mittel vorgesehen sind.

Die Sicherungen und Sicherungskästen im Volvo XC60 (seit 2017) sind so ausgelegt, dass sie die empfindliche Elektronik des Fahrzeugs zuverlässig schützen. Jede Funktion, von den Scheinwerfern bis hin zu den Assistenzsystemen, ist durch eine passende Sicherung abgesichert. Dies garantiert ein hohes Maß an Sicherheit und verhindert größere Schäden bei Überlastung.

Besonders praktisch ist die klare Anordnung der Sicherungskästen im Motorraum, im Handschuhfach und im Kofferraum. Dadurch lassen sich defekte Sicherungen schnell lokalisieren und austauschen. Dennoch empfiehlt Volvo, bei wiederholten Problemen eine Vertragswerkstatt aufzusuchen, um tieferliegende Ursachen zu prüfen.

Wie erkenne ich eine defekte Sicherung im Volvo XC60?
Eine defekte Sicherung ist daran zu erkennen, dass der Draht im Inneren durchgebrannt ist. Sie sollte nur durch eine Sicherung mit identischem Amperewert ersetzt werden.

Kann ich Sicherungen im Volvo XC60 selbst wechseln?
Ja, einfache Sicherungen können selbst gewechselt werden. Bei speziellen Sicherungstypen empfiehlt Volvo jedoch den Besuch einer Vertragswerkstatt.
