Volvo XC60: Einparkhilfekamera

Die Einparkhilfekamera (PAC) des Volvo XC60 (seit 2017) erweitert die klassische Sensorik um eine klare visuelle Darstellung der Umgebung. Beim Einlegen des Rückwärtsgangs oder durch manuelle Aktivierung liefert die Kamera gestochen scharfe Bilder auf das Center Display und macht Hindernisse sichtbar, die sonst leicht übersehen werden könnten. Mit der 360°-Rundumsicht bietet der Volvo XC60 2 Gen (seit 2017) ein nahezu vollständiges Bild der Fahrzeugumgebung. Ob beim Rangieren in engen Gassen oder beim präzisen Einparken – die Kombination aus Kamera und grafischen Hilfslinien sorgt für maximale Übersicht und Sicherheit.

Die Einparkhilfekamera (PAC) kann dem Fahrer beim Manövrieren auf begrenztem Raum helfen, indem sie durch Kamerabilder und eine Grafik im Display in der Mittelkonsole über Hindernisse informiert.

Die Einparkhilfekamera stellt ein Assistenzsystem dar, das entweder automatisch beim Einlegen des Rückwärtsgangs oder manuell über das Center Display eingeschaltet wird.

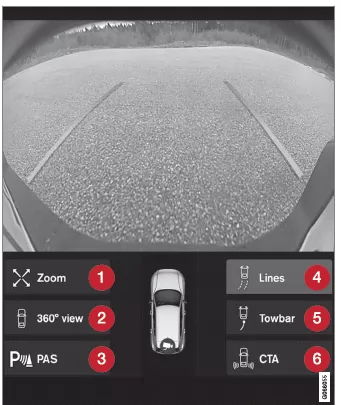

Beispiel für Kameraeinstellung.

1. Zoom - vergrößern/verkleinern
2. 360º-Sicht - alle Kameras aktivieren/ deaktivieren
3. PAS - Einparkhilfesensoren aktivieren/ deaktivieren
4. Linien - Hilfslinien aktivieren/deaktivieren
5. AHK - Hilfslinie für Anhängerkupplung aktivieren/deaktivieren
6. CTA - Cross Traffic Alert aktivieren/deaktivieren

Der Gegenstand oder das Hindernis kann näher am Fahrzeug sein, als dies durch den Bildschirm wahrgenommen wird.

WARNUNG

• Die Sensoren der Einparkhilfe haben tote Winkel, in denen Hindernisse nicht erfasst werden können.
• Achten Sie z. B. insbesondere auf Menschen und Tiere, die sich in der Nähe des Fahrzeugs aufhalten.
• Denken Sie stets daran, dass die Fahrzeugfront beim Parkmanöver in den laufenden Verkehr ausschwenken kann.
• Die Funktion stellt ein ergänzendes Fahrerassistenzsystem dar, das das Fahren einfacher und sicherer macht, aber nicht alle Fahrsituationen bzw. alle denkbaren Verkehrs-, Wetter- und Straßenverhältnisse bewältigt.
• Damit Sie sich vor der Nutzung dieser Funktion aller ihrer Begrenzungen bewusst sind, empfehlen wir Ihnen, alle betreffenden Abschnitte der Betriebsanleitung zu lesen.
• Die Fahrerassistenzfunktion kann die Aufmerksamkeit und Urteilsfähigkeit des Fahrers keinesfalls ersetzen, sondern dieser ist stets dafür verantwortlich, das Fahrzeug sicher, mit angepasster Geschwindigkeit, in angemessenem Abstand zu anderen Fahrzeugen sowie gemäß den geltenden Verkehrsregeln und Vorschriften zu fahren.

Anordnung und Aufnahmebereich der Einparkhilfekameras

Die Einparkhilfekameras (PAC) können eine zusammengesetzte 360º-Rundumsicht sowie eine separate Ansicht für jede der vier Kameras anzeigen: Heckansicht, Frontansicht, Ansicht linke Seite, Ansicht rechte Seite.

360º-Ansicht

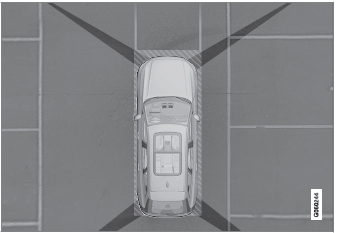

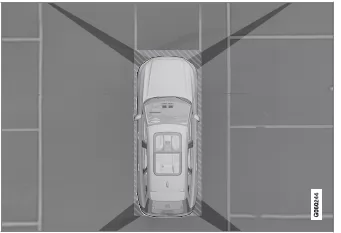

Sichtfelder der Einparkhilfekameras mit ungefährem Erfassungsbereich.

Die Funktion 360º-Sicht schaltet alle Einparkhilfekameras ein, sodass auf dem Center Display alle vier Fahrzeugseiten gleichzeitig angezeigt werden. So sehen Sie beim langsamen Manövrieren alles, was sich in unmittelbarer Nähe des Fahrzeugs befindet.

Aus der 360º-Ansicht können Sie jede Kameraansicht separat aktivieren:

• Tippen Sie auf dem Center Display das Sichtfeld der gewünschten Kamera an, z. B. den Bereich vor/über der Frontkamera.

Welche der Kameras aktiv ist, wird durch eine Kamera auf dem Fahrzeugsymbol auf dem Center Display angezeigt.

Ist das Fahrzeug auch mit der Funktion Park-Assistent ausgestattet, wird auch der Abstand zu erfassten Hindernissen durch unterschiedlich gefärbte Felder dargestellt.

Die Kameras können automatisch oder manuell aktiviert werden.

Sicht nach hinten

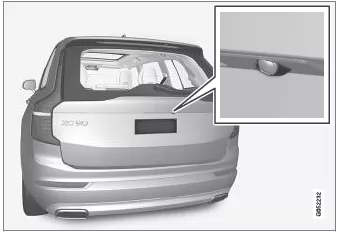

Die nach hinten gerichtete Kamera befindet sich über dem Nummernschild.

Die nach hinten gerichtete Kamera zeigt einen breiten Bereich hinter dem Fahrzeug. Bei bestimmten Modellen ist auch ein Teil des Stoßfängers sowie gegebenenfalls der Anhängerzugvorrichtung zu sehen.

Objekte auf dem Display in der Mittelkonsole können als leicht geneigt aufgefasst werden - dies ist vollkommen normal.

Nach vorn

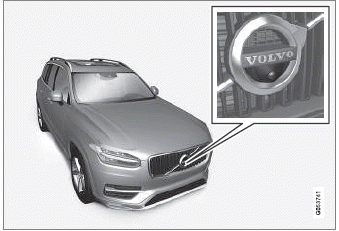

Die vordere Einparkkamera ist im Grill untergebracht.

Die Frontkamera kann bei Ausfahrten mit eingeschränkter seitlicher Sicht hilfreich sein, z.

B. beim Herausfahren aus einer Garage. Die Frontkamera bleibt bis 25 km/h (16 mph) eingeschaltet und wird bei höheren Geschwindigkeiten deaktiviert.

Wenn das Fahrzeug 50 km/h (30 mph) nicht erreicht, sondern die Geschwindigkeit innerhalb von einer Minute nach dem Abschalten der Frontkamera unter 22 km/h (14 mph) sinkt, wird die Kamera wieder aktiviert.

Seiten

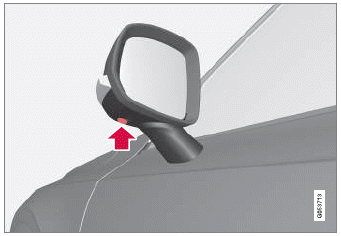

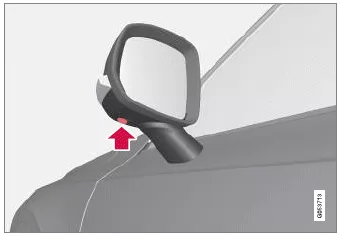

Die Seitenkameras befinden sich in den Seitenspiegeln.

Die Seitenkameras können zeigen, was sich auf der jeweiligen Fahrzeugseite befindet.

Die Einparkhilfekamera im Volvo XC60 2 Gen (seit 2017) erweitert die klassische Sensorik um eine visuelle Komponente. Mit der 360°-Rundumsicht und den verschiedenen Kameraperspektiven erhält der Fahrer einen umfassenden Überblick über die Umgebung. Dies erleichtert nicht nur das Einparken, sondern auch das sichere Rangieren in engen Straßen oder Garagen.

Besonders praktisch ist die Kombination aus Kamerabildern und Hilfslinien, die den voraussichtlichen Fahrweg anzeigen. Dadurch lassen sich selbst schwierige Manöver präzise und stressfrei durchführen. Die Integration in das Center Display sorgt zudem für eine intuitive Bedienung.

Mit dieser Technologie setzt der Volvo XC60 neue Maßstäbe in puncto Sicherheit und Komfort. Fahrer profitieren von einer klaren Sicht auf Hindernisse und können ihr Fahrzeug auch in komplexen Situationen souverän steuern.
